事業案内
品質方針
みんなで進める品質づくり
- 品質保証の原点は顧客第一であり、常にお客様の立場に立った品質の確保を行います。
- 全数良品を目指す品質システムを確立し維持します。
- 品質は安全とモラルと共に経営の基盤であり、全部門、全員参加で品質の作りこみを行います。
- 品質問題防止のため、真因の追究による本質改善を目指します。
板金作業工程
当社では、NCデータの作成から切断・曲げ・溶接組立・検査まで、精密板金作業により製品を製造しています。
当社の板金作業の流れをご紹介します。

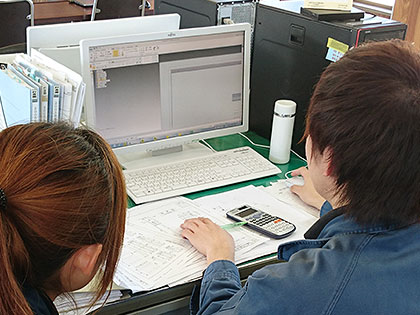

1. NCデータ作成
５台の板金CADによるNCデータ製作の分散、および３次元CADにより、お客様との質問の授受をより正確に実施。
2. 切断

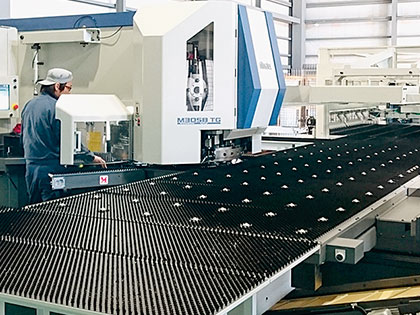

搬送装置付タレットパンチプレスにより、2tの定尺の鉄板を自動で加工。レーザー加工機では厚板からアングル鋼、チャンネル鋼まで高品質な加工を実施。

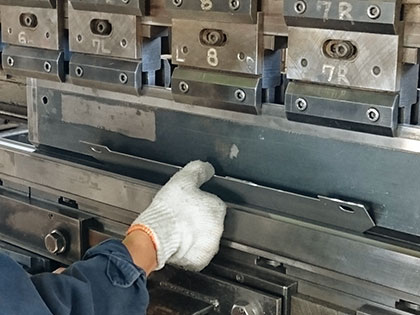

3. 曲げ
追従装置付ベンダー2台（FBD-1253型、HD1303NT）による大物曲げの量産を実施。また最新ベンダー（HD1303NT）では角度センサーによる正確な曲げが可能。
4. 溶接・組立
半自動アーク溶接とTIG溶接による、鉄・ステンレス材の溶接からアングル鋼、チャンネル鋼のフレーム、架台を製作。アルミは協力企業で溶接可能。また、塗装行程でのパテ処理を少なくするため、ポリッシャーで綺麗に仕上げ。

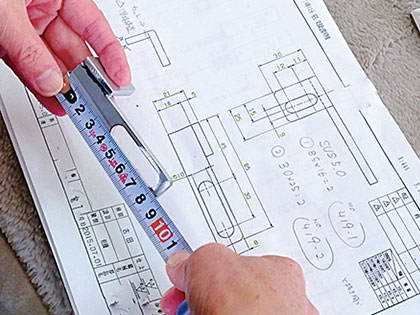

5. 検査
塗装、めっき等の処理後の不良を削減するため、検査員による処理前の検査を実施。処理なしのステンレス製品は溶接スケール除去器で焼け取り作業を実施。
NCデータによる正確さ

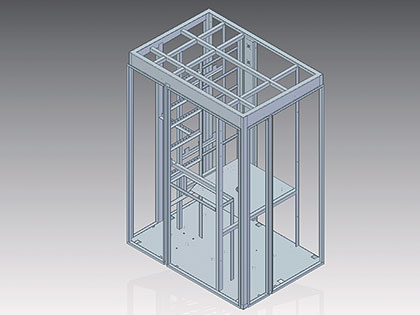

製品イメージを3D化して完成後のイメージを実際にご覧いただいた後、実作業へと移るため、お客様の要求をより正確に再現できます。
板金設備
| NCTタレットパンチプレス（5×10） | 1台 |
|---|---|
| 炭酸ガス二次元レーザー加工機（4×8） | 1台 |
| NC付プレス | 1台 |
| シャーリング | 2台 |
| NCベンダー（FBD-1253型） | 1台 |
| NCベンダー（FBD-5012型） | 1台 |
| NCベンダー（ＨＤ1303ＮＴ） | 1台 |
| NCベンダー（RG-80） | 1台 |
| NC付アイアンワーカー（IW-45） | 1台 |
| 自動切断メタルソー | 1台 |
| ロータリバンドソー | 1台 |
| コーナーシャー | 1台 |
| 半自動溶接機 | 10台 |
| TIG溶接機 | 2台 |
| テーブルスポット溶接機（テーブル2000×1000) | 1台 |
| 天井クレーン | 3台 |
| フォークリフト | 1台 |
| 3次元CADCAM | 2台 |
| 2次元CADCAM | 2台 |
塗装作業工程
当社では塗装作業も一貫して承っております。板金工程が終わった製品の板金表面のゴミ・錆の除去や掃除から始まり、下処理・塗装・仕上げ・検査まで、当社が行う塗装作業についてご紹介します。

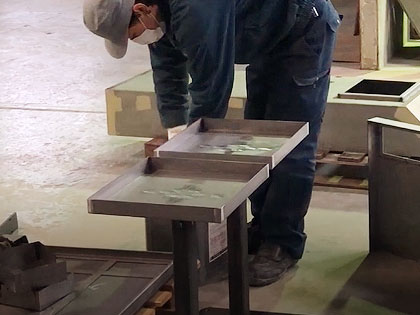

1. 清掃
清掃により、表面のゴミ、サビ除去による十分な付着力の確保。またバリ、キズの除去による美観のある平滑面の確保。

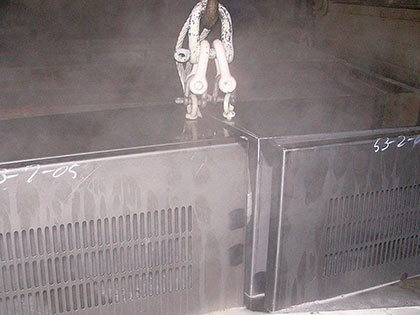

2. 下処理
塗装下地として化成処理のリン酸亜鉛処理をすることにより、塗膜が剥離することを防ぎ、塗膜に傷が付いても錆が広がらないようにする。

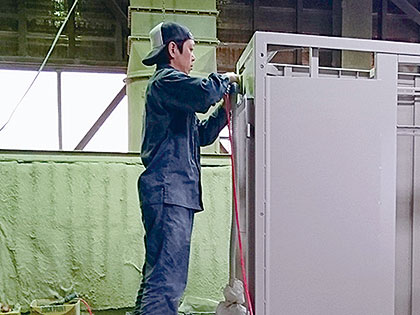

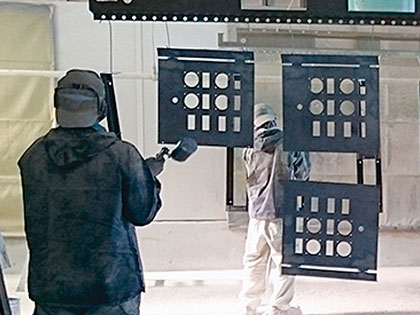

3. 塗装

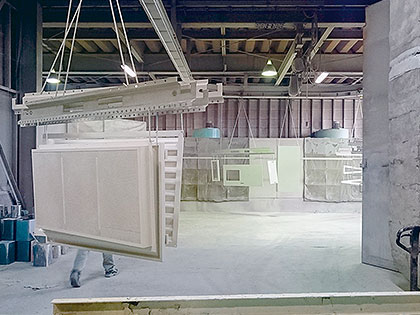

高膜厚で優れた塗膜強度、化学薬品性、耐食性、耐候性を保持させるため、静電粉体塗装（吹き付け塗装）を実施。その後、焼付乾燥炉（3000×5000×4000）で焼付。
4. 仕上げ／検査
製品が完全に冷めた状態で膜厚計による膜厚検査。目視、見本帳による肌・キズ・ゴミ・タレ・色相の検査および仕上げを実施。

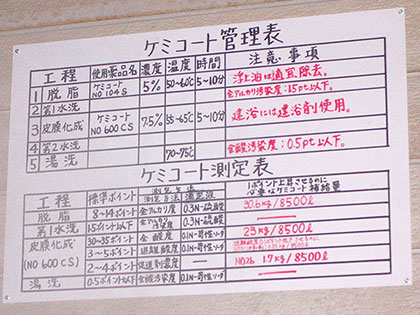

管理表を使って徹底的に管理
薬品の濃度、温度、時間を的確に行うことにより、薬品建浴時の表面処理状態が保たれ、塗装外観、および塗膜性能を良好に維持できます。
塗装設備
| パーカー処理 （脱 脂 槽 2300×3000×1800） （水 洗 い 槽 2300×3000×1800） （リン酸亜鉛槽 2300×3000×1800） （水 洗 い 槽 2300×3000×1800） （湯 洗 い 槽 2300×3000×1800） | 5基 |
|---|---|
| コンプレッサー （レシプロ） （スクリュー） | 2基 |
| ウォーターブース（エアーブース） （2700×2000 : 2基） （1500×2000 : 1基） | 3基 |
| 乾燥炉 （3000×5000×4000） （3000×3000×2500） | 2基 |
| 粉体塗装機 | 3台 |
| 静電塗装機 | 2台 |
| エアレス | 4台 |
| 廃水処理設備（中和廃水） | 1式 |
製作事例

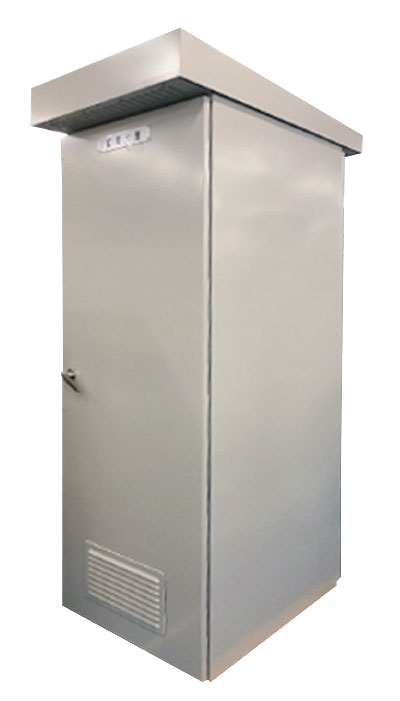

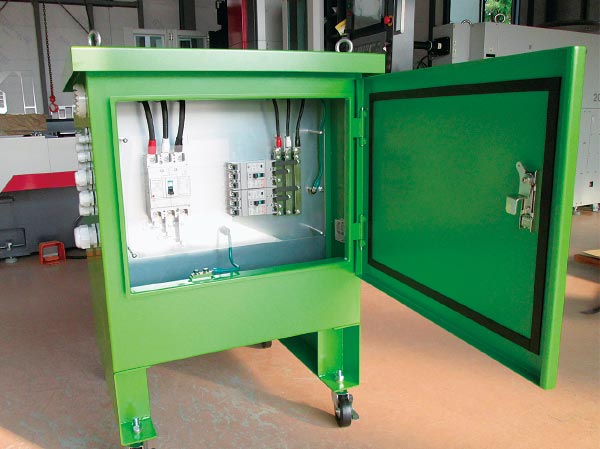

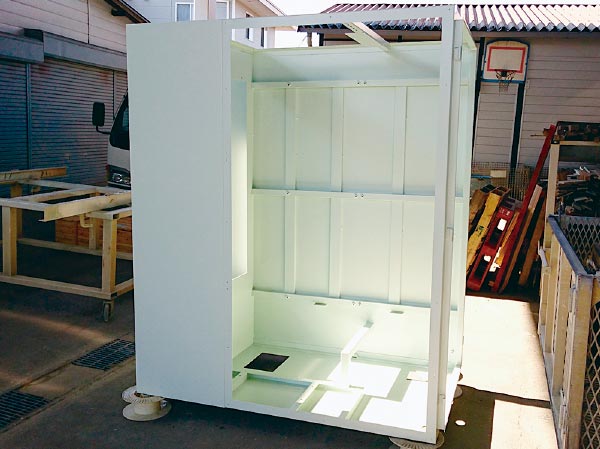

屋外盤
| 材質 | 鉄：t2.3～3.2 SUS:t1.5～3.0 |
|---|---|
| 架台 | アングル鋼、チャンネル鋼 |
| 納期 | 約3週間 （受注量により変動します） |
| 寸法 | 幅：1.0ｍ、高さ：2.4ｍ、奥行：1.0ｍ |

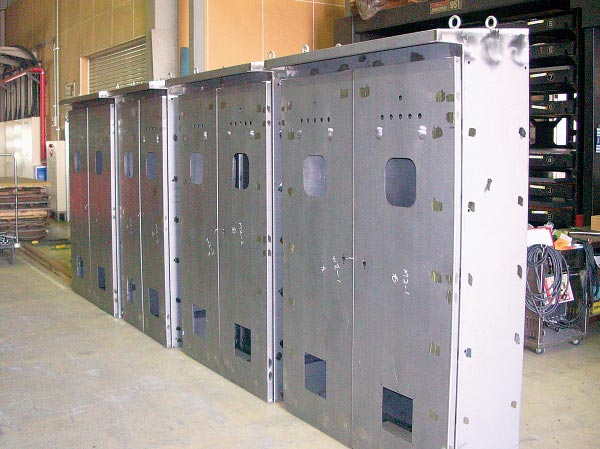

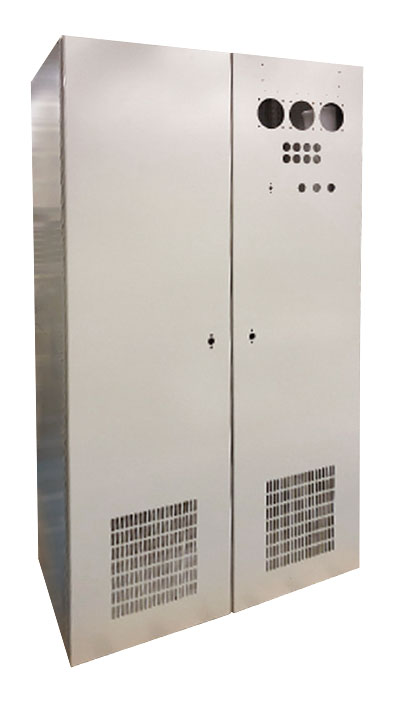

屋内盤
| 材質 | 鉄：t1.6～3.2 |
|---|---|
| 架台 | アングル鋼、チャンネル鋼 |
| 納期 | 約2週間 （受注量により変動します） |
| 寸法 | 幅：1.2ｍ、高さ：1.9ｍ、奥行：0.8ｍ |
